３次元点群データの利活用方法の具体例をご紹介します。インフラドクターは従来方法よりも効率のよい業務を支援します。
※レーザー発射数により活用できる範囲は異なります。
点群取得の条件：ＭＭＳ走行速度 60km/h、対象物との距離 5m以下

点群データを用いた計測

 

• InfraDoctor WEB（図左側）では手軽に簡易的な計測を行うことが出来ます。またInfraDoctor ADVANCE（図右側）を利用することで、より精緻な作業が可能です。

 

• InfraDoctorを使えば、図のように断面図上に建築限界を描画し、施設物との離隔を確認することも机上で完了します。
• （図はInfraDoctor ADVANCEの作業画面）

•  
  看板等の道路占用物の確認計測も机上でできます。（図はInfraDoctor WEBの作業画面）

点群データを用いた図面作成

必要レーザー発射数：平面図作成≫100万発以上／横断図・縦断図作成≫5万発以上
３次元点群データから任意の断面のデータを取り出し、構造物の輪郭を抽出して図面を作成することができます。
（*最終的な仕上げはＣＡＤでの操作が必要です）

例１

例２

近接する鉄道や構造物との離隔の確認

必要レーザー発射数：50万発以上
図は首都高とマンションが近接している箇所の例です。二つの構造物の離隔を確認したい場合にも３次元点群が役に立ちます。

特殊な車両の通行、作業に関するシミュレーション

必要レーザー発射数：100万発以上

• InfraDoctor ADVANCEを使用すると、３次元点群の中に３Ｄモデルを設置して様々なシミュレーションを行うことが出来ます。
• 標準装備されている特殊車両は左図のクレーンとポールトレーラーの車両モデルとカーブを曲がる際の軌跡を再現したモデルです。
• これらを３次元点群で再現された路面に設置することで、走行ルートにおける干渉物の有無を確認することが出来ます。
• 標準装備のモデル以外にも、お客様のご用命に応じて個別に３Ｄモデルの作成を承ります。クレーン車等はブームの動きまで再現できるモデルを作成することで作業現場における動作確認にも活用できます。

交通安全対策のシミュレーション

必要レーザー発射数：30万発以上

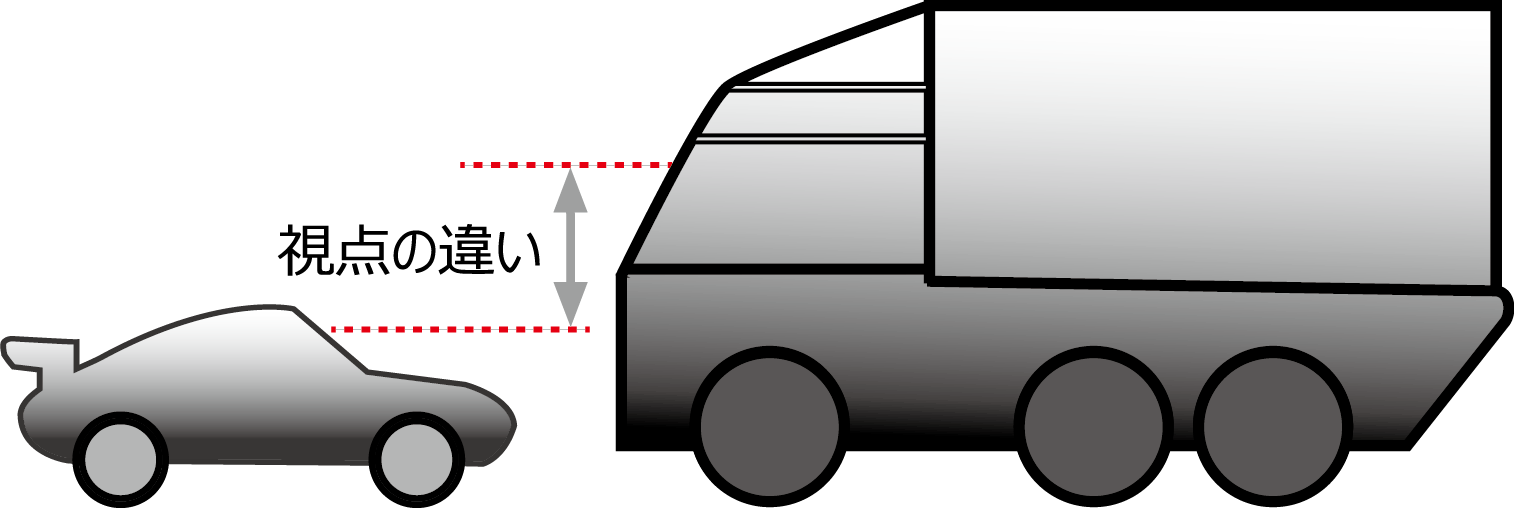

車両の大きさや種類の違いで、ドライバーの視点は大きく異なります。ドライバーから道路状況がどのように見えているのか、InfraDoctor ADVANCEでシミュレーションを行うことができます。

図は同じ位置から車高の違いにより、合流車両の視認性を植栽が遮っている状態を確認したものです。

上左図：スポーツカーなどの低い視点／上右図：トラックなどの高い視点】
低い視点では、合流してくる車両が植栽に隠れて見えないことが分かります。

特殊作業車両のシミュレーション

必要レーザー発射数：100万発以上

• 高所作業車などを使用する場合、周囲との干渉に気を配る必要があります。
• ３次元点群と３Ｄ－ＣＡＤモデルを組み合わせることで、配置のシミュレーションが可能です。
• InfraDoctor ADVANCEにプリセットされているモデル以外にも、インポート機能で任意のモデルを使用できます。
• ３Ｄ－ＣＡＤモデルの作成につきましてもご相談を承ります。
• 対応形式：stl, igs, iges, stp, step, obj,wrl, wrz, vrml, enf, enf_*, drx, drx_*
