InfraDoctor ®

インフラドクター®は、首都高が2017年から運用を開始した、未来型一括管理システム「i-DREAMs(アイドリームス)」の機能のひとつです。
GISと3次元点群データを活用した新時代のシステムでインフラ・構造物の維持管理業務の効率化を支援します。
NETIS [国土交通省 新技術情報提供システム] 登録No.:KT-170012-A


 防災・減災への対応

3次元点群データの利活用方法の具体例をご紹介します。インフラドクターは従来方法よりも効率のよい業務を支援します。
レーザー発射数により活用できる範囲は異なります。
点群取得の条件:MMS走行速度 60km/h、対象物との距離 5m以下

被災した構造物の対応検討

必要レーザー発射数:30万発以上

路面排水勾配の調査

必要レーザー発射数:50万発以上

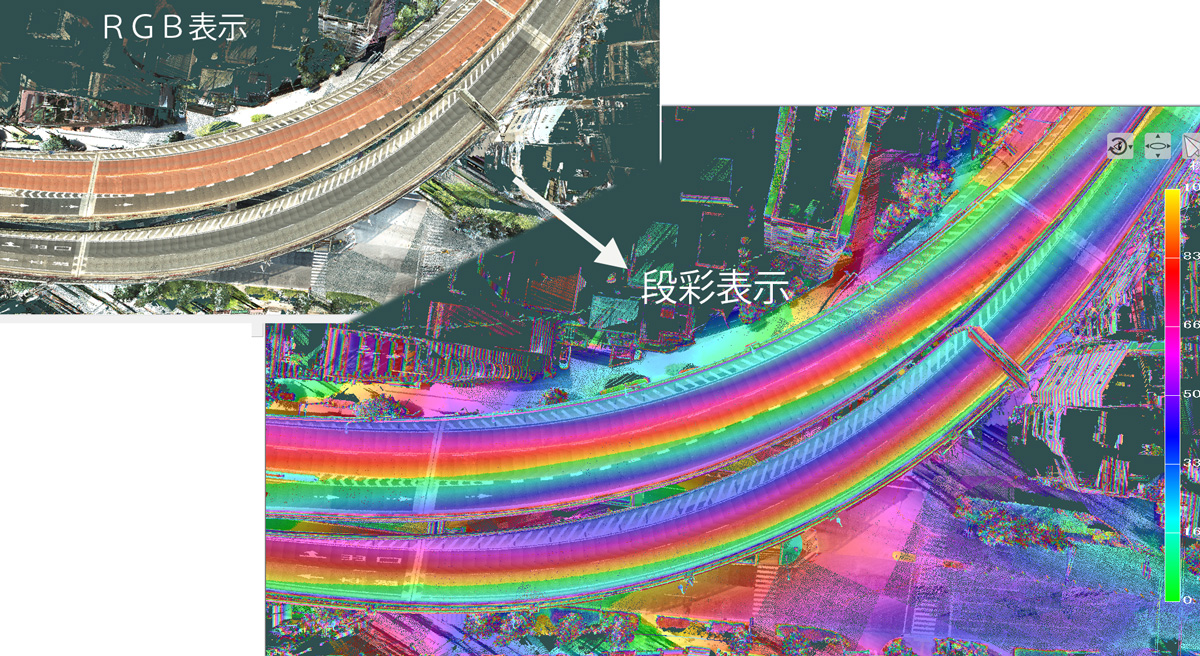

  • 3次元点群データを用いると、舗装の劣化や沈下により排水不良が発生している路面を標高別の表示(段彩表示)で表すことができます。これにより、通常の計測では把握が難しい面的性状である排水勾配を把握することができます。

防災マニュアルの検討資料作成

必要レーザー発射数:50万発以上

  • 大規模自然災害の発生に備え、3次元点群データを用いて被害想定と対応検討の資料作成を支援します。
    下図は津波越水のシミュレーションをした例です。TP+3.5m以下を段彩表示し、止水ラインが確保されているかを確認するために用いられました。段彩表示の上限値をTP+3.5mとして設定ています。図内では分かりやすい様にTP+3.5mの位置に赤い点線を追記しています。
